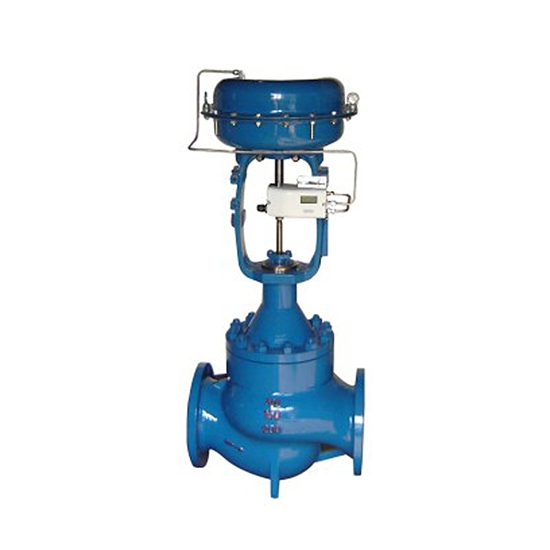

HCB 籠式雙座氣動調節閥是一種壓力平衡式的調節閥，閥體流體通道呈 S 流線型，還設有一個改善套 筒周圍流體平穩流動的導流翼，優點是壓降損失小，流量大、可調范圍廣，流量特性曲線精度高，動態穩定性好，噪音低，空化腐蝕小。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。適宜控制高溫，低溫的高壓差流體。

氣動調節閥主要技術參數和性能
閥 體型 式 直通雙座鑄造球形閥
公稱通徑 40～200mm
公稱壓力 ANSI 125、150、300、600
JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa
連接型式 法蘭式：FF、RF、RJ、LG
標準按 ANSI B16.5，JIS B2201JB/T79.1 PN1.6MPa JB/T79.2
凹凸面 焊接式：嵌接焊 SW（40～50mm）
對接焊 BW（65～200mm）
材 料 HT200 ZG25
ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo SCPH21 SCPH61 Ti
上閥蓋常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長型Ⅱ（E2）：整體式（E2I）：-100～-45℃
焊接式 （E2W）：-196～-100℃
壓蓋型式 螺栓壓緊式
填 料 V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料
閥內組件
閥芯型式 壓力平衡式閥芯
流量特性 高精度流量特性，參考圖 1
高容量套筒流量特性，參考圖 2
工作范圍 軟閥座的工作溫度和壓差參考圖 3;
司太萊堆焊的工作溫度和壓差參考圖 4
備注：整體式和分離式套筒應根據公稱通徑，材料、工作溫度而定。
材 料 17-4PH、0Cr17Ni12Mo2 司太萊堆焊
執行機構
型 式 HA 多彈簧式薄膜執行機構
膜片材料 乙丙橡膠夾尼龍

彈簧范圍 0.02～0.10，0.08～0.24MPa
供氣壓力 0.14，0.16，0.28，0.40MPa
氣源接頭 Rc 1/4
環境溫度 -30～+70℃
備注：該閥也可配用 VA5 或 VA6 執行機構。
閥作用型式 氣——開式或氣——關式
附 件 定位器、手輪機構、氣動閥位傳送器
性 能

泄 漏 量 金屬閥座：符合標準 ANSI B 16.104 Ⅱ級，小于額定 Cv 的 0.5%
聚四氟乙烯閥座：符合標準 ANSI B 16.104 Ⅵ級，小于額定 Cv 的 10-7
回 差 3%（不帶定位器）
1%（帶定位器）
線 性 ±5%（不帶定位器）
±1%（帶定位器）
備注：采用標準的 V 型聚四氟乙烯填料
可調范圍 50∶1
